Das hochwertiges GHMT zertifiziertes Duplex Netzwerk- oder Installationskabel wird für den Aufbau von Hochgeschwindigkeitsnetzwerken von Gigabit Ethernet verwendet. Ein solches Cat Kabel kann eine Geschwindigkeit von bis zu 10 Gbit/s unterstützen. Es ist außerdem abwärtskompatibel mit den Kategorien CAT.6a, CAT.6, CAT5e und CAT.5.
Installationsmöglichkeiten: für hohe Übertragungsgeschwindigkeiten bis zu 10 Gigabit/s und zahlreiche Einsatzmöglichkeiten im privaten und Industriellen Bereich optimiert
Verwendungsbereich: IEEE 802.3, WLAN Wi-Fi Netzwerk, 10/100/1000Base-T, 10GBase-T, PoE, PoE+, PoE++
Installationshinweis: starres Netzwerk Ethernet Kabel für LSA Anschlüsse - die Paare sollten nicht sehr eng in einer Reihe stehen (wie bei den meisten Crimpsteckern). Um die maximale Leistung zu erreichen, raten wir die kompatible LSA RJ45 Stecker, Keystone oder Verbinder zu verwenden.
Technische Daten:
- Kabelkategorie: CAT.7 Duplex
- Adern Innenleiter Material: reines Kupfer
- Adern Innenleiter Durchmesser: Ø 0,56 mm (AWG23)
- Leiteraufbau: Twisted Pair, 4 Adernpaare x2 (2x8 Adern)
- Paarfarben: grün + weiß; braun + weiß; orange + weiß; blau + weiß
- *das zweite Kabel im Paar ist einfarbig weiß - das ist für Installationskabel typisch
- Schirmung: S/FTP PiMF (doppelt geschirmt): Aluminiumfolie mit Kunststoffummantelung (Paar) 100% Abdeckung > Abschirmung Geflecht aus Aluminiumdrähten 26% Abdeckung
- Außenmantel Durchmesser: Ø 7,2 mm x2 (2x8 Adern)
- Außenmantel Material: LSZH Halogenfrei Mantel
- Brandschutzklasse (BauPVO / CPR): Cca s1a d1 a1 (EN 50575:2014)
Temperaturbereich:
- Einbau -20°C ... +60°C
- im Betrieb 0°C ... +50°C
- Lagerung -15°C ... +50°C
Biegeradius:
- beim Einbau min. 4 x D
- im eingebauten Zustand min. 8 x D
- Übertragungsgeschwindigkeiten: bis zu 10 Gbit/s 10000MBit/s
- Datenfrequenzrate: max. bis zu 1000 MHz
- Impedanz: @100MHz - 100 ±5Ω Ohm
- Kopplungsdämpfung: 85 dB
- Betriebsspannung: 125 V
- Quetschfestigkeit: min. 1000 N/10cm
- Gleichstromwiderstand: max. 76 Ohm/km
- Widerstandsunsymmetrie: max. 2%
- Isolationswiderstand: min. 5000MΩ x km
- Gegenseitige Kapazität: nom. 43 pF/m
- Kapazitätsunsymmetrie: max. 1600 pF/km
- Ausbreitungsverzögerung: max. 430 ns/100m
- Laufzeitverzögerung: max. 25 ns/100m
- Prüfspannung: 1000 V
- NVP Wert: 78-80%
Anschluss:
- Anschluss A: Netzwerk Rohkabel (ohne Stecker)
- Anschluss B: Netzwerk Rohkabel (ohne Stecker)
*den passenden LSA Stecker können Sie bei uns separat bestellen
Standards:
- ISO IEC 11801 2nd ed
- ISO IEC 61156-5
- EN 50290-2-23
- EN 50290-2-27
- EN 60332-1-2
- EN 60754-1/2
- EN 61034-2
- LVD Low Voltage Directive 2014/35/EC
- RoHS EC Directive 2015/863/EU
Lieferumfang:

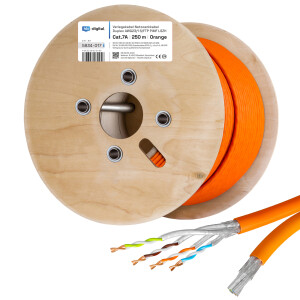

- 1 x 250m Netzwerkkabel CAT 7 Duplex orange (RAL 2003)
